金屬復(fù)合板焊接時(shí)應(yīng)注意事項(xiàng)

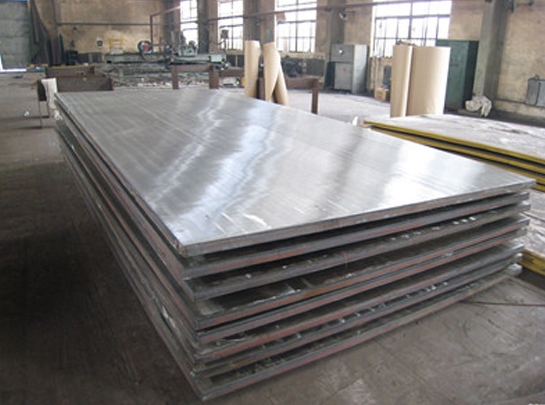

不焊復(fù)層焊縫過渡層焊縫   復(fù)層焊縫焊接  基層上進(jìn)行，無論點(diǎn)焊還是焊接都必須對(duì)復(fù)層進(jìn)行保護(hù)，以避免碳鋼 （特別是飛濺物）污染復(fù)層。打磨過碳鋼（包括基層）的砂輪不能再用于復(fù)層。這一點(diǎn)應(yīng)特別注意。  2. 不銹鋼復(fù)合板錯(cuò)邊對(duì)焊接影響很大（錯(cuò)邊量過大時(shí)，碳鋼很容易滲入不銹鋼焊縫中，以致 焊后產(chǎn)生裂紋或焊后復(fù)層焊縫生銹），因此應(yīng)在裝配時(shí)嚴(yán)格控制坡口的錯(cuò)邊量。  3. 由于不銹鋼復(fù)合板坡口較大，對(duì)封頭拼縫和筒體縱縫在焊接基層時(shí)盡量雙面交替焊，以減 少角變形。在背面先焊一層（清根時(shí)去掉），并焊臨時(shí)加強(qiáng)筋，再翻邊正式焊接。 4. 不得用碳鋼焊材、低合金焊材在復(fù)層母材、過渡層焊縫和復(fù)層焊縫上施焊。過渡層焊縫應(yīng) 同時(shí)熔合基層焊縫、基層母材和復(fù)層母材，且應(yīng)蓋滿基層焊縫和基層母材。  5. 焊接過渡層和復(fù)層時(shí)先焊兩側(cè)，再焊中間焊道，兩相臨焊道之間重疊1/3~1/2，但應(yīng)注意焊 條擺動(dòng)的幅度不要太大，擺動(dòng)幅度一般為焊條直徑的0.5~1.0倍；復(fù)層焊縫表面應(yīng)平滑，焊道凹陷深度不大于1.5mm，焊縫金屬與母材應(yīng)平緩過渡，不能形成臺(tái)階。對(duì)不符合要求的焊縫可以用小直徑焊條補(bǔ)焊再用砂輪修磨。  6. 基層焊縫和過渡層焊縫焊后應(yīng)有一定凹陷，以便后面焊接，不然就要砂輪打磨。  7. 對(duì)于封頭拼縫，可按A、B類焊接，復(fù)層焊縫焊完后只進(jìn)行100%PT，在封頭成型后再進(jìn) 行100%RT（即兩次100%RT）。若有要求復(fù)合層焊完進(jìn)行100%RT，則在封頭成型后仍必須進(jìn)行100%RT（即三次100%RT）。
